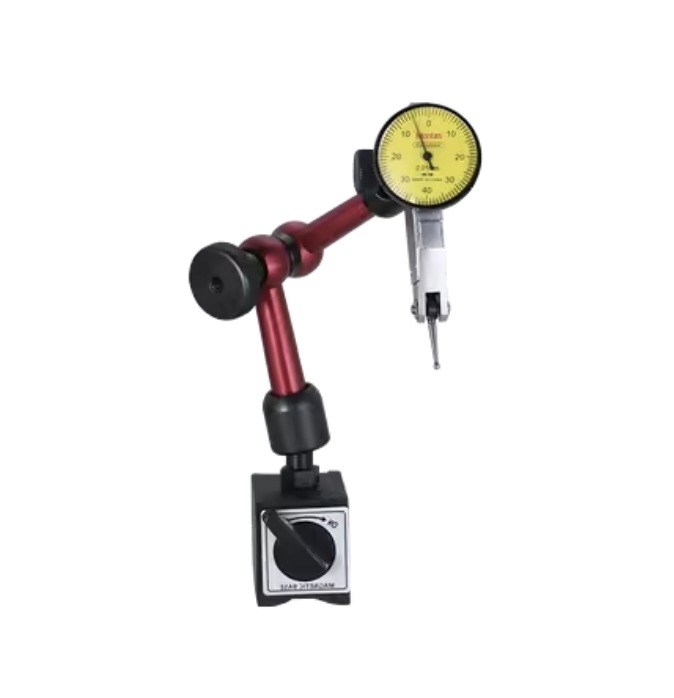

Precision Dial Indicator voor kalibratie van de zijdelingse slip tester

Dial-indicator voor de kalibratie van de zijdelingse slip tester

Productoverzicht
Een wijzerplaat is een mechanisch meetinstrument voor verplaatsing met hoge precisie dat gewoonlijk wordt gebruikt voor de kalibratie van zijdelingse sliptesters.Het meet de lichte zijdelingse verplaatsing van de glijplaat onder statische belastingomstandigheden, waarmee gebruikers kunnen beoordelen of de tester verschuivingsfouten heeft en de nauwkeurigheid van de sensoruitgangen kunnen controleren.kalibratieplatforms, of schuiftoestellen.

Waarom kalibratie noodzakelijk is
Zorg voor de nauwkeurigheid van de test
De test is gebaseerd op een vergelijking van de resultaten van de test met die van de test met de resultaten van de test met de resultaten van de test met de resultaten van de test.die zowel de veiligheid als de naleving beïnvloeden.

Voldoen aan regelgevende en kwaliteitsnormen
Volgens de nationale normen voor voertuiginspecties (bijv. GB21861 in China),zijdelingse glijtoetsers moeten periodiek worden gekalibreerd om ervoor te zorgen dat de gemeten glijwaarden binnen het aanvaardbare foutbereik liggen (meestal ±1 m/km of ±0.5 m/km).

Verifieer de lineariteit en stabiliteit van de sensor
Door de fysieke verplaatsing die door de wijzer van de wijzerplaat wordt weergegeven te vergelijken met de door het systeem weergegeven slipwaarde,gebruikers kunnen bepalen of de sensoruitgang lijdt aan nulpuntdrift of schaalfouten.

Hoe te gebruiken
1Voorbereiding
Reinig het oppervlak van de zijdelingse gliptester om ervoor te zorgen dat de schuifplaat of het spoor vrij beweegt.

Installeer de standaard glijplaat of het kalibratieblok op het rollenmechanisme van de tester.

Monteer de wijzerplaat op de rand van het platform of op een kalibratie-stand, waarbij ervoor wordt gezorgd dat de wijzerspits met een passende voorbelasting (meestal minder dan 0,5) met de zijkant van de schuifplaat in contact komt.1 mm).

2.Kalibratiestappen
Het wijzerscherm op nul zetten: de wijzerscherm op nul zetten door de punt onder lichtvoorbelasting met de kalibratieplaat in lijn te brengen.

Glij de plaat: druk langzaam op de glijplaat om de beweging te simuleren van een wiel van het voertuig dat over de tester gaat (meestal ±10 mm afstand).

Registratie van de verplaatsing: tegelijkertijd wordt de door de wijzerplaat weergegeven mechanische verplaatsingswaarde (in mm) en de op het zijdelingse glijtoetssysteem weergegeven glijwaarde (in m/km) geregistreerd.

Converteren en vergelijken: de wijzerplaat wordt omgezet in een slipwaarde (m/km) en wordt vergeleken met de systeemweergave om eventuele afwijkingen te berekenen.

Aanpassen indien nodig: indien de fout de toegestane tolerantie overschrijdt, moet de sensoruitgang, de software-scalingfactor of de parameters van de besturingsmodule worden gerecalibreerd.
Notities
De wijzer moet vóór gebruik worden gecontroleerd met een gecertificeerd meetblok of door een geaccrediteerd metrologisch agentschap (typische nauwkeurigheid: 0,01 mm).

De kalibratieplaat moet soepel bewegen zonder dat deze verstopt of overmatig wrijft om nauwkeurige resultaten te garanderen.

Regelmatige kalibratie wordt aanbevolen om de 6-12 maanden en de kalibratieverslagen moeten goed worden gedocumenteerd.

Een laserverplaatsingssensor of digitale vergelijkingsinstrument kan ook worden gebruikt voor kruisverificatie indien nodig.

Aanbevolen kalibratie set
1 × schakelaar van het hefboomtype (bereik 0 ‰ 1 mm, resolutie 0,01 mm)

1 × Standaard kalibratie-slipplaat

1 × Montage- of kalibratiearm

1 × Kalibratielogblad (Excel-sjabloon)
