Productbeschrijving

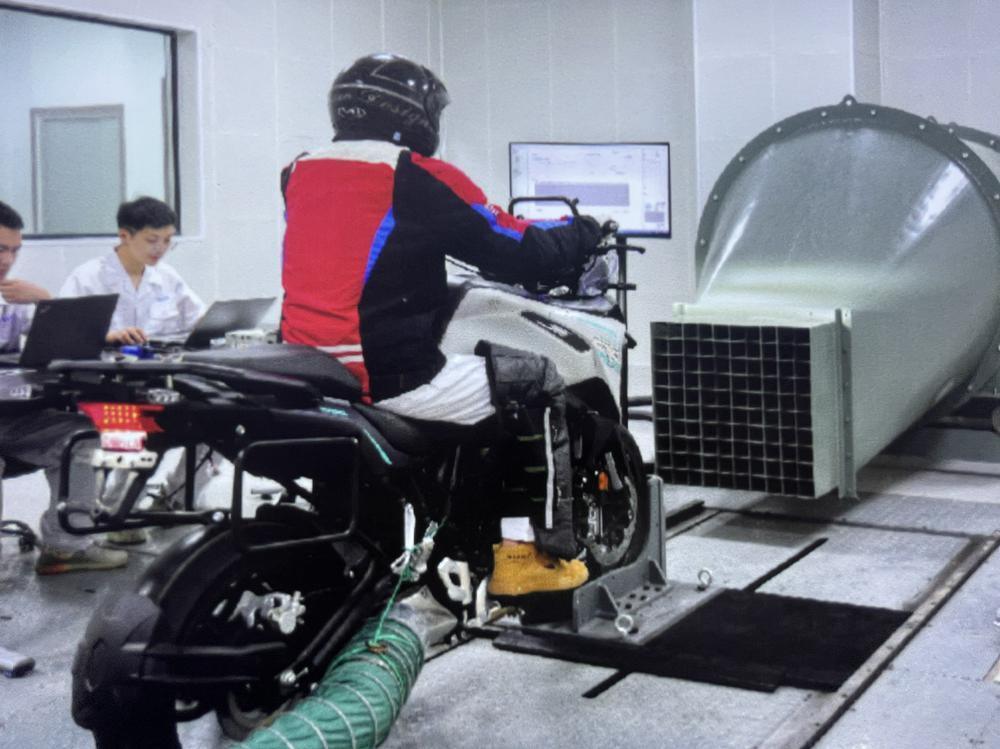

2 wielen motorfiets chassis rollenbank tester snelheidsmeter tester rollenrem tester geïntegreerde testbank

1. Gegeven voorwaarden

1) Productieomgeving

Type fabriek: Massaproductie- en assemblagefabriek voor elektrische motorfietsen.
Procesfase: Laatste proces van de assemblagelijn (EOL: End-of-Line), kwaliteitsinspectie en prestatietests.
Aantal: 1 eenheid per lijn, voor een totaal van 4 productielijnen (4 eenheden in totaal).
Tacttijd: 174 seconden.
Dagelijks productievolume: 333 eenheden/lijn (gebaseerd op 2-ploegendienst).

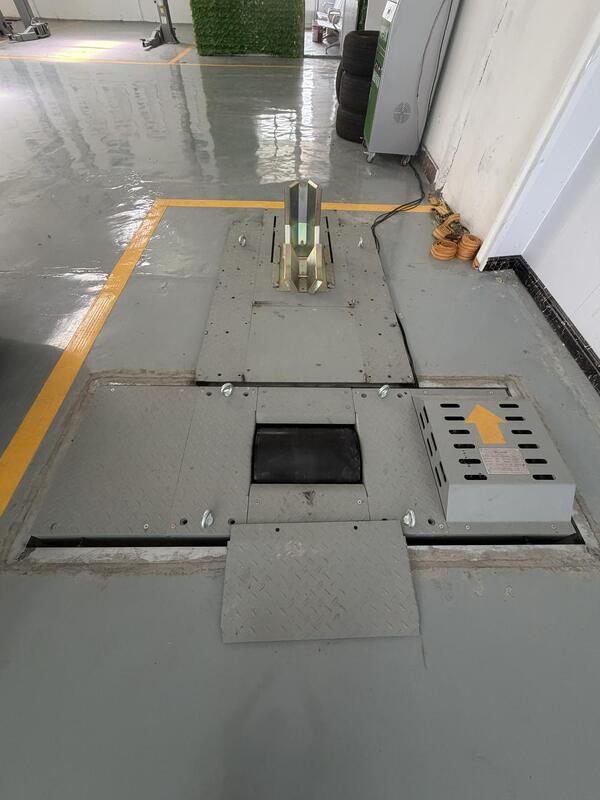

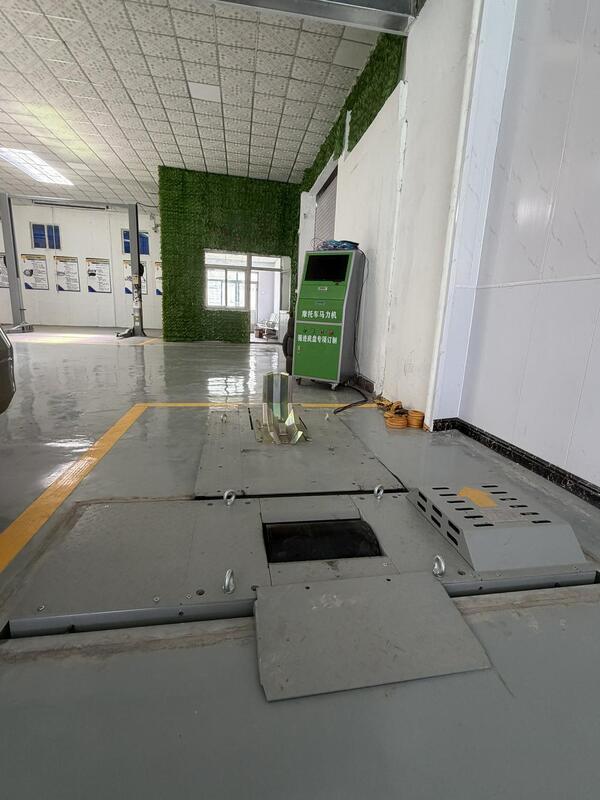

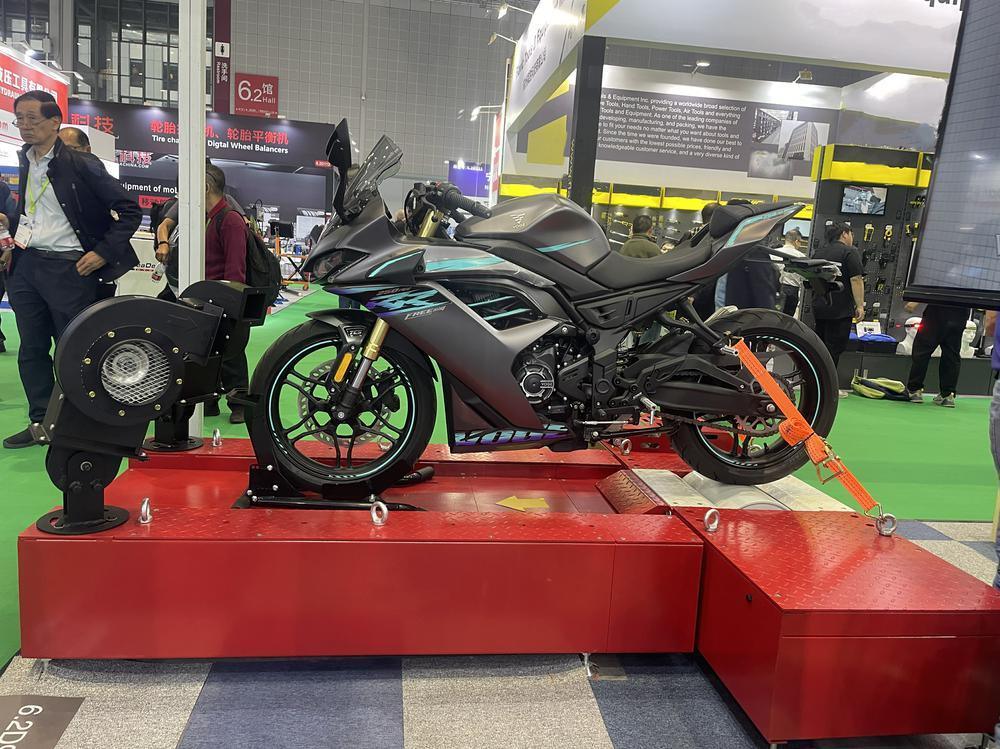

Installatiemethode: Ingebed type.
Afmetingen put: 1800 mm (B) x 4000 mm (L) x 800 mm (H).

2) Doelvoertuigspecificaties

Voertuigtypen: scooter, underbone, naakt, sport, avontuur, enz.
Maximale snelheid: 75 ~ 150 km/u (varieert per voertuigmodel).
Voertuiggewicht: 70 ~ 90 kg (exclusief accu; varieert per voertuigmodel).
Wielbasisbereik: 1288 ~ 1455 mm.
Wiel-/bandenmaat: 12 ~ 17 inch.
Belangrijkste kenmerk: Het accupakket wordt NIET op het voertuig geïnstalleerd tijdens de assemblagelijn voor massaproductie.

2. Inspectie- en testartikelen

1) Controle van het ingangsvermogen en de werking van elektronische componenten

Elektrische componenten: Controleer de werking van het instrumentenpaneel (dashboard), de USB-oplaadaansluiting, het elektrische stoelslot, de schakelaareenheden, de gasklepeenheid (gaspedaal), de Smart Key-eenheid, de controller en de motor. Voer handmatig "PASS" in als aan de criteria wordt voldaan.
Verlichtingssystemen: Controleer de werking en verlichting van grootlicht, dimlicht, DRL (dagrijlicht), positielichten (voor/achter), richtingaanwijzers (voor L/R, achter L/R), remlicht, kentekenverlichting en stoelkastverlichting. Voer handmatig "PASS" in als aan de criteria is voldaan.

2) Handmatig testen met handmatige gegevensinvoer

Ground Bond Test: Meet en voer handmatig "PASS" in als aan de criteria wordt voldaan.
Weerstandsspanningstest (Hi-Pot): (vooraf gemeten en geslaagd in het productieproces van subassemblages/componenten). Voer handmatig "PASS" in.
Isolatieweerstandstest: (vooraf gemeten en geslaagd in het productieproces van subassemblages/componenten). Voer handmatig "PASS" in.
Automatische lichtregelingstest: Meet en voer handmatig "PASS" in als aan de criteria wordt voldaan.
Zijstandaardschakelaartest: meet en voer handmatig "PASS" in als aan de criteria wordt voldaan.

3) Handmatig testen met geautomatiseerde gegevensinvoer

Grootlichtintensiteit en richttest: meet en het systeem voert automatisch "PASS" in als aan de criteria wordt voldaan.
Dimlichtintensiteit en richttest: meet en het systeem voert automatisch "PASS" in als aan de criteria wordt voldaan.
Hoorngeluidsdrukniveautest (SPL): Meet en het systeem voert automatisch "PASS" in als aan de criteria wordt voldaan.
Test achteruitversnelling: meet en het systeem voert automatisch "PASS" in als aan de criteria wordt voldaan.
Test remkracht achterwiel: meet en het systeem voert automatisch "PASS" in als aan de criteria wordt voldaan.
Snelheidsmeternauwkeurigheidstest: meet en het systeem voert automatisch "PASS" in als aan de criteria wordt voldaan.
High-Speed Cruise/Top Speed Test: Meet en het systeem voert automatisch "PASS" in als aan de criteria wordt voldaan.

3. Benodigde apparatuur en leveringsomvang

Chassisdynamometer: Verkoper stelt dit voor en finaliseert dit in overleg met de Koper.
Dekking: achteruittest, nauwkeurigheidstest snelheidsmeter, test remkracht achter, kruissnelheidstest op hoge snelheid (4 items)
Dummy Battery Simulator: Koper moet het specifieke merk en de technische specificaties opgeven.
Ground Bond Tester: Koper moet het specifieke merk en de technische specificaties verstrekken.
Hi-Pot & Isolatieweerstandstester: Koper moet het specifieke merk en de technische specificaties opgeven.
Koplamptester: Koper verstrekt het specifieke merk en de technische specificaties.
Hoorngeluidsdruktester: Koper moet het specifieke merk en de technische specificaties verstrekken.
Besturings-pc: Besturings-pc van industriële kwaliteit. Verkoper dient in overleg met Koper het merk/specificaties voor te stellen en af te ronden.
Laserprinter: Laserprinter van industriële kwaliteit. Verkoper dient in overleg met Koper het merk/specificaties voor te stellen en af te ronden.
Hoofdschakelkast: Verkoper stelt deze in overleg met de Koper voor en finaliseert deze.
VIN-scanner: Koper moet het specifieke merk en de technische specificaties verstrekken.

4. Volgorde van handelingen (werkinstructies)

Plaats en bevestig het voertuig bovenop de rollenbank.
Scan en verifieer het voertuigidentificatienummer (VIN). Zodra het VIN via de scanner wordt herkend, moet de besturings-pc de MES-server vragen om de "Master Specification Data" van het doelmodel op te halen en te downloaden (bijvoorbeeld topsnelheid, spanning, koplampintensiteitsdrempel) en automatisch de Pass/Fail-criteria voor dat specifieke voertuigmodel configureren.
Voer de aardverbindingstest uit en voer "PASS" in. Haal de reeds bestaande "PASS"-resultaten op voor de Hi-Pot- en isolatieweerstandstests en voer deze in.
Sluit de Dummy Battery Simulator aan op het voertuig.
Controleer de werking van de elektrische componenten en voer "PASS" in.
Controleer de werking van verlichtingssystemen en schakelaars en voer "PASS" in.
Voer de automatische lichtcontroletest uit en voer "PASS" in.
Voer de zijstandaardschakelaartest uit en voer "PASS" in.
Test de intensiteit en het richten van het grootlicht; "PASS" wordt automatisch ingevoerd als aan de criteria wordt voldaan.
Test de intensiteit en het richten van het dimlicht; "PASS" wordt automatisch ingevoerd als aan de criteria wordt voldaan.
Test het geluidsdrukniveau van de hoorn; "PASS" wordt automatisch ingevoerd als aan de criteria wordt voldaan.
Voer de achteruitversnellingstest uit; "PASS" wordt automatisch ingevoerd als aan de criteria wordt voldaan.
Voer de nauwkeurigheidstest van de snelheidsmeter uit; "PASS" wordt automatisch ingevoerd als aan de criteria wordt voldaan.
Voer een snelle cruisetest uit; "PASS" wordt automatisch ingevoerd als aan de criteria wordt voldaan.
Druk automatisch het definitieve testresultaatrapport af.

5. Testgegevensverzameling en MES-verzending

1) Handmatige gegevensinvoer via het HMI-scherm

Geldt voor inspectie- en testitems ① tot ⑦.

2) Geautomatiseerde gegevensinvoer vanaf testapparaten

Geldt voor inspectie- en testitems ⑧ tot ⑭.
Preventie van menselijke fouten: Om onbedoelde gegevensinvoer door operators te voorkomen, zal het handmatige inspectiescherm alleen de knop "PASS" weergeven en activeren.
NG-afhandeling: Als een specifiek testitem niet aan de criteria voldoet of als de operator de knop "Rework Transfer" selecteert, bepaalt het systeem automatisch de status als "NG" (No-Go) en draagt het de bijbehorende testresultaten samen met de defectcode (NG-code) over naar de MES-server.

3) Specificaties communicatieprotocol

Apparaat-naar-pc-communicatie: De interface tussen elk afzonderlijk testapparaat (koplamptester, SPL-tester, enz.) en de industriële besturings-pc maakt gebruik van RS-232C seriële of interne Ethernet-communicatie.
PC-naar-MES-communicatie: De interface tussen de besturings-PC en de MES-server op het hoogste niveau zal gebruik maken van een speciale Ethernet-verbinding (TCP/IP) via de interne LAN-infrastructuur van de fabriek.

4) Downloaden van gegevensinterfaces en masterspecificaties

Interfacestandaard: Het systeem moet voldoen aan de MES-interfaceprotocolspecificatie (REST API-methode) die door de Koper is verstrekt. Wanneer de operator het VIN scant, moet de besturings-pc automatisch de hoofdspecificaties van het doelmodel (topsnelheid, spanning, koplampdrempel, enz.) opvragen en downloaden van de MES-server.
Real-time verzending: Na voltooiing van de testcyclus moeten de individuele testparameters (Pass/NG-status en feitelijk gemeten ruwe waarden voor items ① tot ⑭) die zijn toegewezen aan het gescande VIN in realtime naar de MES worden verzonden. Als een item mislukt, moet de bijbehorende NG-code aan de verzending worden toegevoegd.
Logica voor het afbreken van de testcyclus: Als er een NG optreedt tijdens kritieke veiligheidstests (bijv. Ground Bond) of testen van de aandrijflijn, moet de HMI-reeks het systeem in staat stellen de testcyclus onmiddellijk af te breken, de tot dan toe verzamelde gegevens samen met de afbreekvlag (NG-code) naar de MES te verzenden en het voertuig vrij te geven voor evacuatie naar het herwerkgebied.

6. Specificaties van apparatuur en nutsvoorzieningen

1) Apparatuurspecificaties

Modelconfiguratie: 1 gestandaardiseerd ontwerpmodel, totale productiehoeveelheid van 4 eenheden (identieke apparatuur toegepast op 4 productielijnen).

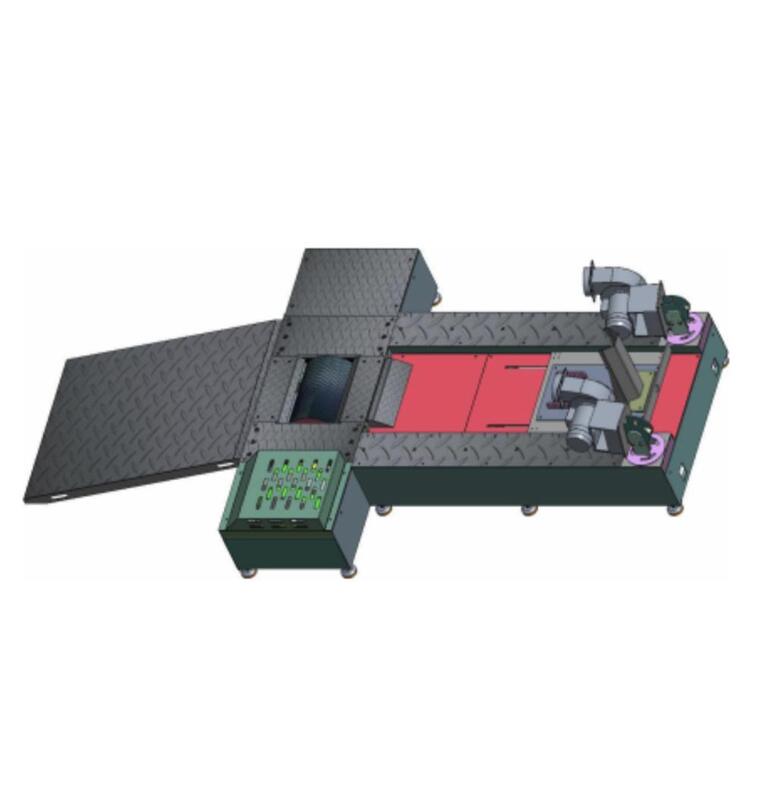

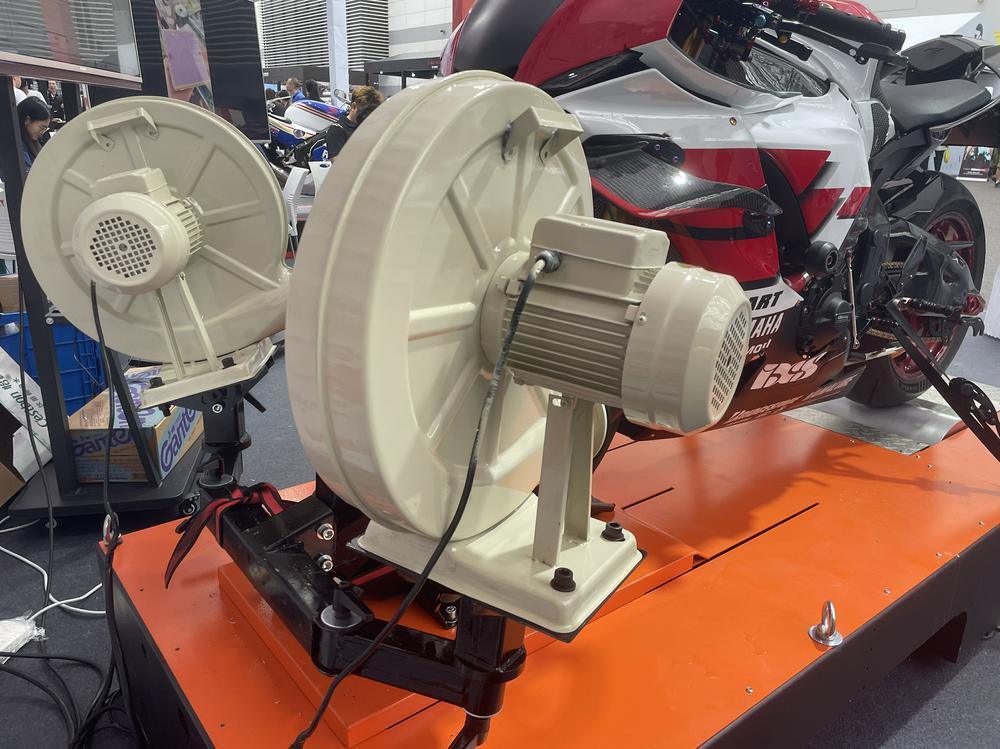

Chassis Dynamo Roller Type: Dual-roller (Twin-roller) aandrijfsysteem.
- Roldiameter: 350 mm
- Rolbreedte: 500 mm
- Middenafstand rolas: 360 mm
Motorvermogen: 45 kW
Nominaal koppel: 350 N·m
Besturingsconfiguratie: 4-kwadrant vectorregeling met gesloten lus.
Remenergiedissipatie: dynamisch remweerstandssysteem toegepast.
Displayconfiguratie: Dubbele monitoropstelling (1 voor HMI-gegevensinvoer, 1 voor weergave van de bedieningsvolgorde).
Klemmethode voorwiel: Handmatig, type beugelbevestiging (de koper verstrekt de relevante technische tekeningen voor de beugel).

2) Elektrische en nutsvoorziening (lokale standaard in Vietnam)

Voeding: 3-fasen, AC 380V, 50Hz.
Vermogenscapaciteit: 100 kVA.
Werkbereik van de dummy-batterijsimulator: 40V ~ 95V; ≥ 10 kW (continu vermogen); ≥ 220A (piekvermogen gedurende 30 seconden).
